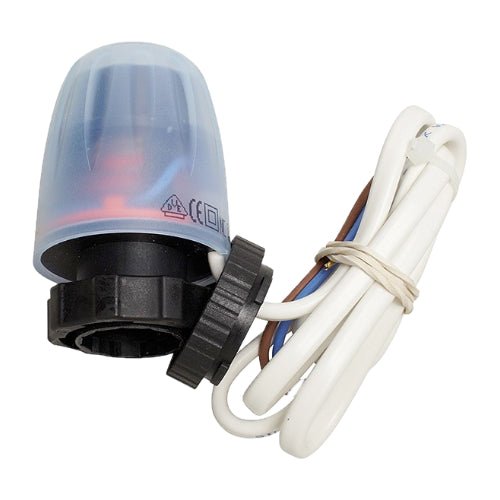

Produktinformationen "WEM Stellmotor"

Der WEM® Stellmotor ist Bestandteil der Regeltechnik für alle WEM® Flächenheizsysteme.

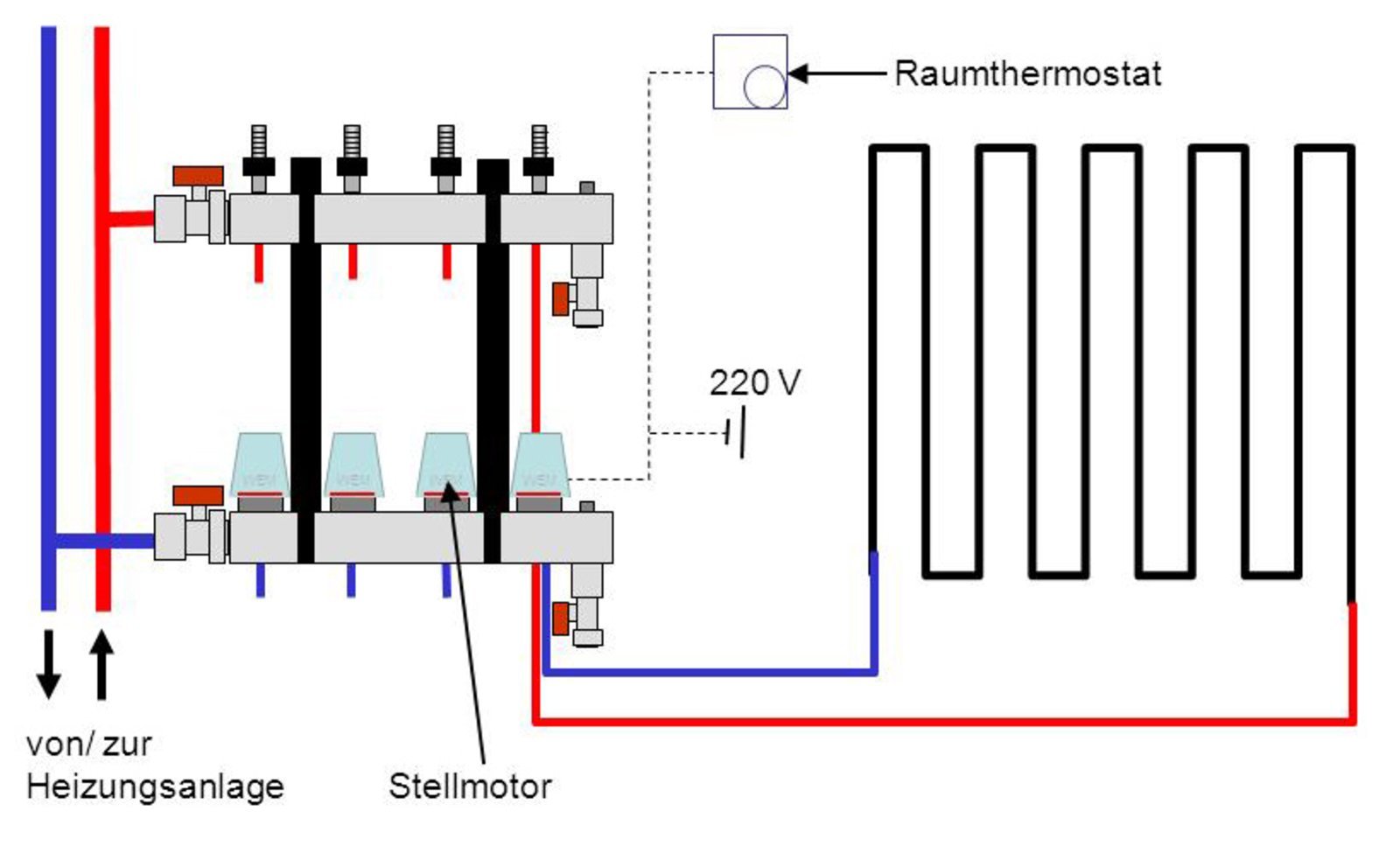

Elektrothermische Stellantriebe in der Betriebsart stromlos geschlossen (NC). Die Stellantriebe öffnen und schließen die Ventile am WEM® Heizkreisverteiler. Sie werden von den WEM® Raumthermostaten angesteuert und ermöglichen eine individuelle, bedarfsgerechte Temperaturregelung.

Bei Abweichung vom Sollwert der Raumtemperatur sendet das Thermostat ein Signal an den Stellantrieb. Im Antrieb erhitzt ein elektrischer Widerstand das Dehnstoffelement, das eine Hubbewegung an das Ventil weitergibt. Regler und Stellantrieb arbeiten nach «AUF/ZU»-Prinzip. Im stromlosen Zustand ist das Ventil geschossen.



HINWEIS: Für eine Auslegung der erforderlichen Heizflächengröße sowie eine Massenzusammenstellung aller notwendigen Materialien wenden Sie sich bitte mit ausreichend Informationen direkt an uns unter diesem --> Link.



Technische Daten:

Anschlussgewinde	M30 x 1,5
Betriebsart	stromlos geschlossen
Nennspannung (AC oder DC)	24V oder 230V
Betriebsleistung	1,8W
Dauerleistung	4W
Nennhub	4mm
Öffnungszeit	ca. 3 Min.
Schließzeit	ca. 9 Min.
Anschlussleitung	2x0,75 mm², PVC
Schutzart	Antrieb IP44 Elektrobauteile IP65
Schutzklasse	Klasse II
