Produktinformationen "THPG SAT + Datenanschluss Kombination Duroplast"

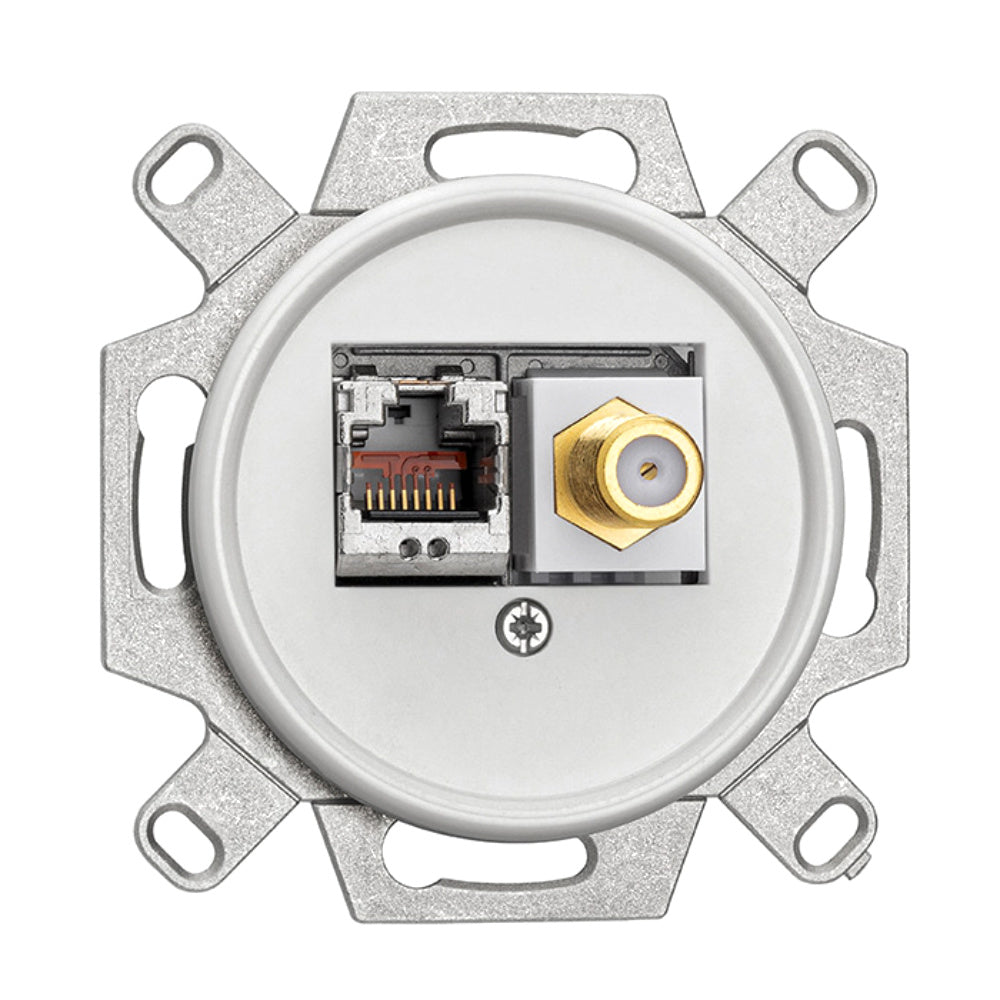

Die THPG SAT + Datenanschluss Kombination für die Schalterserie Duroplast vereint Satelliten- und Netzwerkanschluss in einer kompakten Lösung. Der Zentraleinsatz besteht aus weißem Duroplast und ist passgenau mit den speziell für Anschlussdosen vorgesehenen Abdeckungen der Schalterserie Duroplast kompatibel – für ein stimmiges Gesamtbild in jedem Raum.

Der SAT-Anschluss verfügt über eine vergoldete F-Buchse mit Schraubanschluss/Durchführungsbuchse gemäß IEC 60169-24. Mit einem Frequenzbereich von 0–5 GHz, einem Wellenwiderstand von 75 Ω und einer Schirmung von über 90 dB ist die Buchse für den anspruchsvollen Satellitenempfang inklusive aktueller HDTV- und UHD-Anwendungen ausgelegt.

Der integrierte RJ45-Netzwerkanschluss ist für den Einsatz in 25-Gigabit-Ethernet-Netzwerken konzipiert und unterstützt eine Übertragungsbandbreite von bis zu 1250 MHz (bzw. bis zu 500 MHz im 10-Gigabit-Betrieb). Das Gehäuse in Zinkdruckgussausführung mit vernickelter Oberfläche sorgt zusammen mit der 360°-Zugentlastung und -Schirmung für eine stabile, normgerechte Verbindung – geeignet für Datenkabel mit 6–10 mm Durchmesser. Dank IDC-Klemmtechnik lässt sich der Anschluss bis zu viermal wiederbelegen, was Flexibilität bei nachträglichen Anpassungen der Verkabelung schafft.

HINWEIS: Alle Schalter und Steckdosen werden ohne äußere Abdeckung geliefert!

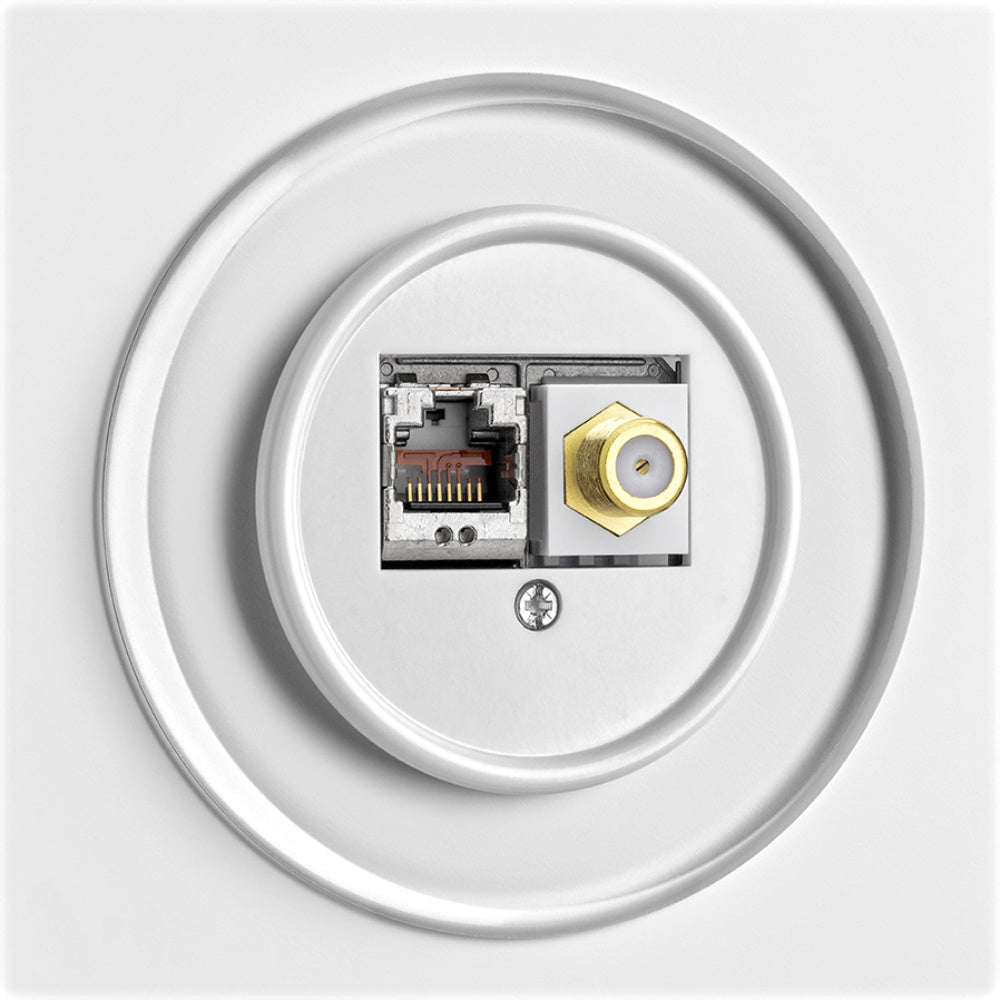

Die Schalter und Steckdosen sind mit den verschiedenen Abdeckungen der Serie kombinierbar und so in unterschiedlichsten Konfigurationen einsetzbar. Für die Einsätze der weißen Schalterserie aus Duroplast stehen runde und eckige Einzelabdeckungen, runde Systemabdeckungen und eckige Doppel-, Dreifach- und Vierfachabdeckungen zur Verfügung. Sie können alle Schalter und Steckdosen der Duroplast-Schalterserie mit diesen Abdeckungen kombinieren. Die System- und Mehrfachabdeckungen können bei bestehenden Installationen problemlos verwendet werden, da sie entsprechend der Normabstände entwickelt wurden. Das Duroplast-Schalterprogramm paßt in alle handelsüblichen Unterputzdosen.

Die Duroplast-Schalterserie ist zudem kompatibel zu der Bakelit®-Schalterserie und den Abdeckungen der Glas-Schalterserie. Da die Porzellan-Schalterserie in der Höhe anders aufbaut ist diese nicht kompatibel.



Zentraleinsatz aus Duroplast

Ø 7,0 cm

Sat.-Anschluss:

- vergoldete Kontakte

- Schraubanschluss/Durchführungsbuchse

- gemäß IEC 60169-24

- Frequenzbereich 0-5 GHz

- Wellenwiderstand 75 O

- Schirmung > 90 dB
