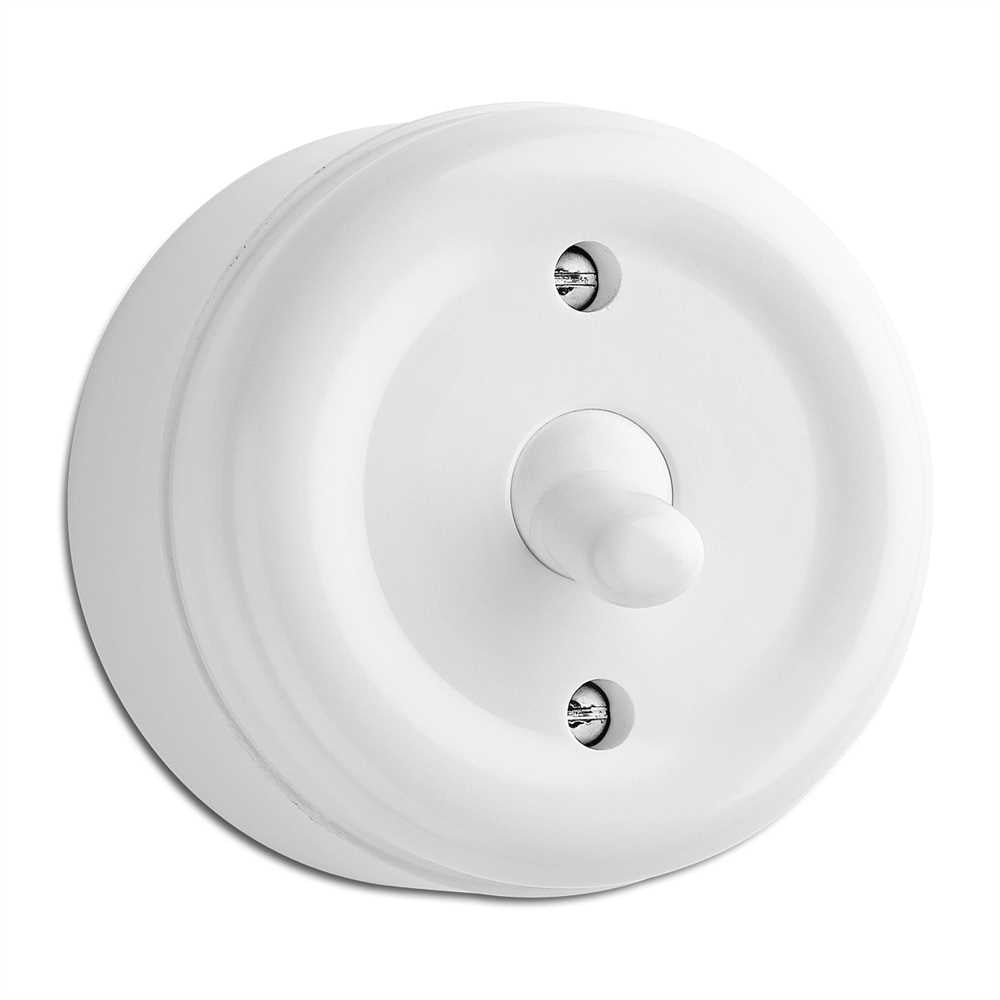

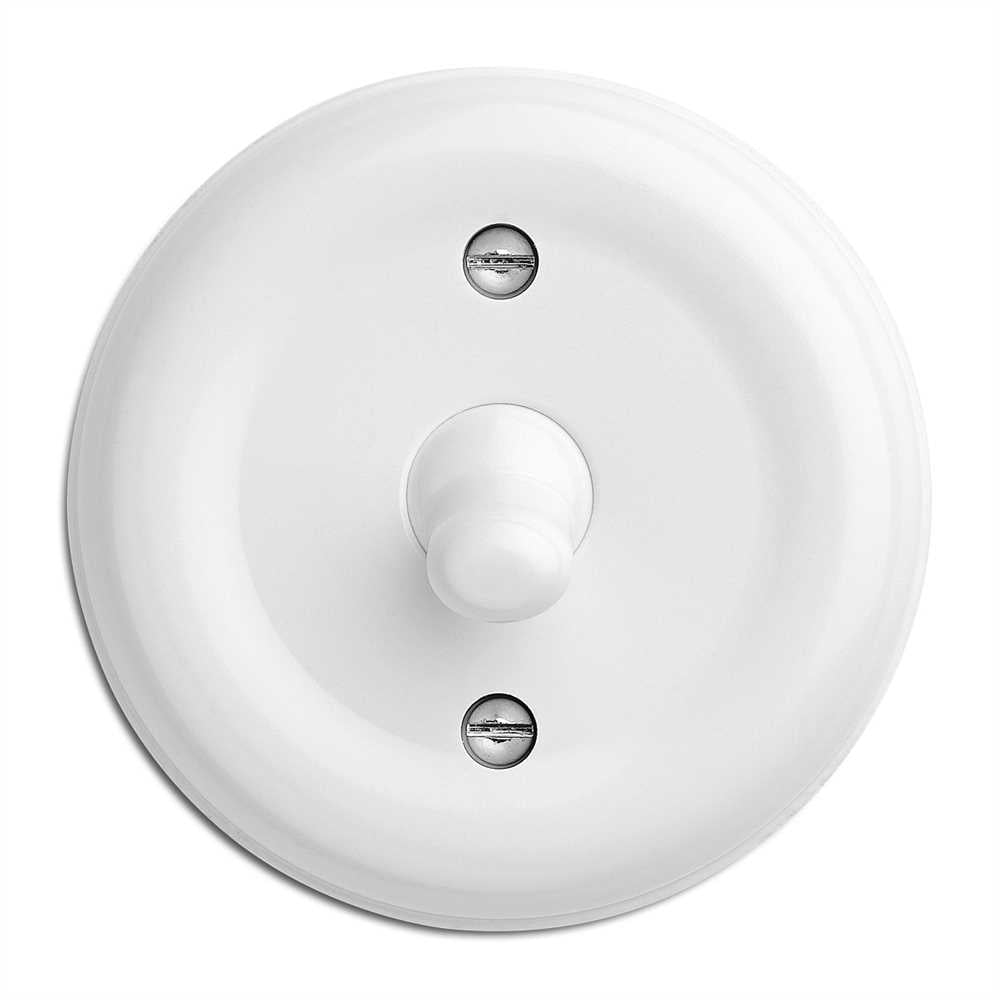

Produktinformationen "THPG Aufputz Kippschalter Duroplast"

Die Aufputzmontage von elektrischen Leitungen und Schaltern ist natürlich die weitaus wirtschaftlichste und deshalb die in Werkstätten immer noch gebräuchliche Installationsart. Sie erspart das Schlitzen und Aufstemmen von Wänden und erlaubt eine problemlose Inspektion, Reparatur und Erweiterung der Anlage und ihrer Leitungsnetzes. Sie bietet sich zudem überall dort an, wo die Installation aus baulichen Gründen (Denkmalschutz, Holzbalken, Beton usw.) auf der Wand erfolgen soll oder muss – unabhängig davon, ob die Leitungen ebenfalls auf Putz liegen oder im Innern der Wand. Zwei kleine Bohrlöcher genügen für einen festen Sitz.

Formal angelehnt an die Klassiker des Genres entsprechen technisch alle Teile unserer Aufputz-Serie den heutigen Normen und Sicherheitsvorschriften. Die stabilen, 2,5 mm starken Gehäuse aus weißem Duroplast werden in einem Stück gepresst und gewährleisten ausreichenden Schutz der darunter liegenden Elektrik.

Seitliche Ausbrechstellen ermöglichen die Kabeleinführung. Die Rückseite der Gehäuse ist offen. Bei der Mechanik setzen wir auf die gleichen bewährten Komponenten wie bei den anderen Schalterserien. So gewährleistet auch hier das Sprungwerk des Keramikschalters einen gleichmäßigen und materialschonenden Schalterkontakt.

!! Für größere Mengen erstellen wir Ihnen gern ein Angebot. Wenden Sie sich dazu mit Angabe der gewünschten Menge direkt über unser Kontaktformular an uns.

Hinweis: Eine Bodenplatte ist bei leicht entflammbaren oder unebenen Untergrund zwingend erforderlich.

Zur Montage: Die Innenleben werden auf dem Untergrund montiert und verkabelt und anschließend die Gehäuse aufgesetzt und verschraubt. Bei der Montage auf entflammbaren Untergründen ist zu beachten, daß der Untergrund durch ein entsprechendes schwer entflammbares Material (z. B. Pertinax) abzudecken ist. Wir bieten eine passende Bodenplatte aus weißem Duroplast an, die die Gehäuse auf der Rückseite formschlüssig und normgerecht abschließt.

Für die Montage auf Putz bieten wir textilummantelte Kabel und passende Kabelschellen an.

Auswahl:

Ein Wechselschalter kann entweder einzeln als Ein-/Aus-Schalter oder im Zusammenspiel mit einem zweiten Wechselschalter verwendet werden, um eine Leuchte zu schalten.

Soll von mehr als zwei Stellen geschaltet werden, benötigen Sie für jede weitere Stelle einen Kreuzschalter.



16 A, AC 250V

Gehäuse und Knebel aus Duroplast

Sprungwerk im Drehmechanismus

Bemessungsleistung des SBL-Stromkreises bis 16A = max. 200W

Durchmesser des Schalters: Ø 62,0 mm

Höhe über Putz: 49 mm (inkl. Knebel)
